单通道双输出调光芯片
单通道双输出调光芯片--触摸调光芯片

型号:TCH8083W
工作电流:10uA@3V
工作电压:2.8V--5.5V

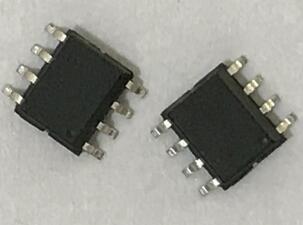

封装形式:SOP-8
功能说明:单通道双输出LED触摸调光IC

 TCH8083W  单通道LED触摸调光IC 单键触摸双输出多种LED调光模式可选


1.概述:
TCH8083W是一款用于LED灯光亮度调节及开关控制的单通道触摸芯片。使用该芯片可以实现LED灯光的触摸开关控制和亮度调节。具有如下功能特点和优势:
灯光亮度可根据需要随意调节,选择范围宽,操作简单方便。
高灵敏度(用户可自行调节)
高防水性能,芯片内置防水工作模式。
待机功耗低,省电
可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能,安全性能非常高。
应用电压范围宽,可在2.8V~5.5V之间任意选择。
封装小,采用SOP8封装。应用电路简单,外围器件少,加工方便,成本低。
抗电源干扰及手机干扰特性好。EFT可以达到±2KV以上;近距离、多角度手机干扰情况下,触摸响应灵敏度及可靠性不受影响。

2.功能简介:
  TI触摸输入对应 SO 以及 SO2 灯光控制输出。SO2/OPT2为输入输出功能复用管脚,既可以
用作调光输出 SO2,也可以用作选项输入 OPT2。
共有六种功能可选,由 OPT1/OPT2/OPT3管脚上电前的输入状态来决定。具体如下:
(1)OPT1&OPT2&OPT3悬空或接电源,不带亮度记忆不带亮度缓冲单输出LED触摸无极调光
(2)OPT1&OPT2悬空或接电源,OPT3 接地:带亮度记忆不带亮度缓冲单输出LED触摸无极调光
(3)OPT1&OPT3悬空或接电源, OPT2 接地:不带亮度记忆不带亮度缓冲双输出LED触摸无极调光
(4)OPT1悬空或接电源,OPT2&OPT3接地:带亮度记忆不带亮度缓冲双输出LED触摸无极调光
(5)OPT1&OPT2接地,OPT3悬空或接电源:LED三段触控调光,顺序是【低 ->中->高->灭】循环
(6)OPT1,OPT2,OPT3,全部接地:LED三段触控调光,顺序是【高 ->中->低->灭】循环

不带亮度记忆不带亮度缓冲单输出LED触摸无极调光功能如下:
(1)TI触摸输入对应 SO1 一路LED输出。初始上电时,灯为关灭状态。
(2)点击触摸(触摸持续时间小于 550ms)时,可实现灯光的亮灭控制。一次点击触摸,灯亮;
再一次点击触摸,灯灭。如此循环。灯光点亮或关灭时,无亮度缓冲。且灯光点亮的初始亮度
固定为最高亮度。
(3)长按触摸(触摸持续时间大于 550ms)时,可实现灯光无极亮度调节。一次长按触摸,灯
光亮度光亮度逐渐增加,松开时灯光亮度停在松开时刻对应的亮度,若长按时间超过3秒钟,则
灯光亮度达到最大亮度后不再变化;再一次长按触摸,灯光亮度逐渐降低,松开时灯光亮度停在
松开时刻对应的亮度,若长按时间超过3秒钟,则灯光亮度达到最小亮度后不再变化。如此循环。
点击触摸和长按触摸可以在任何时候随意使用,相互之间功能不受干扰和限制。
(4)带亮度记忆不带亮度缓冲单输出LED触摸无极调光功能是在不带亮度记忆不带亮度缓冲单输出LED触
摸无极调光功能的基础上增加了亮度记忆功能。即在电源不断电的情况下,每次点击触摸关灯时的亮度会被记忆,下次点击触摸开灯时会以此亮度作为初始亮度。在电源掉电的情况下,重新上电后的第一次点击触摸开灯
初始亮度固定为最高亮度。

不带亮度记忆不带亮度缓冲双输出LED触摸无极调光功能是在不带亮度记忆不带亮度缓冲单
输出LED触摸无极调光功能基础上将输出由一路LED扩展为两路LED。
(1)TI触摸输入对应 SO1、SO2两路LED输出。初始上电时,两路灯均为关灭状态。
(2)第一次点击触摸,第一路灯(SO1输出驱动)亮;第二次点击触摸,第一路灯灭,第二路
灯(SO2输出驱动)亮;第三次点击触摸,两路灯都灭。
(3)当某一路灯亮时,长按触摸可对此灯亮度进行无极调光。调节方式同上。
(4)当两路灯都不亮时,长按触摸会首先点亮第一路灯,然后再对此路灯进行无极调光。

带亮度记忆不带亮度缓冲双输出LED触摸无极调光功能是在不带亮度记忆不带亮度缓冲双输
出LED触摸无极调光功能的基础上增加了亮度记忆功能。即在不掉电的情况下,每次触摸关灯
或切换到另外一路灯钱的亮度会被记忆保存,下次触摸开灯或切换到此路灯时会以此被记忆的
亮度点亮LED.如发生断电的话,则重新上电后第一次触摸开灯或第一次切换到此路灯时亮度
固定为最高亮度。

LED三段触摸调光功能
(1)初始上电时,灯为关灭状态。
(2)每次点击触摸,依OPTION选择不同,灯光亮度按【低亮度->中亮度->灭】依次循
环变化,或按【高亮度->中亮度->低亮度->灭】依次循环变化。
