单键LED触摸调光IC
单键LED触摸调光IC--触摸调光芯片

型号:TCH8086W
工作电流:10uA@3V
工作电压:2.8V--5.5V

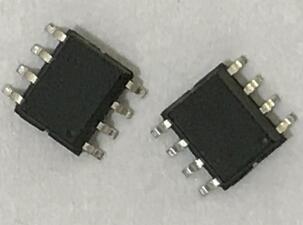

封装形式:SOP-8
功能说明:非金属触摸LED调光台灯

 TCH8086W  单键LED触摸调光IC 单通道四种调光模式任选LED直流调光芯片


1.概述:
TCH8086W是一款用于LED灯光亮度调节及开关控制的单通道触摸芯片。使用该芯片可以实现LED灯光的触
摸开关控制和亮度调节。具有如下功能特点和优势:
灯光亮度可根据需要随意调节,选择范围宽,操作简单方便。
高灵敏度(用户可自行调节)
高防水性能,芯片内置防水工作模式。
待机功耗低,省电
可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能,安全性能非常高。
应用电压范围宽,可在2.8V~5.5V之间任意选择。
封装小,采用SOP8封装。应用电路简单,外围器件少,加工方便,成本低。
抗电源干扰及手机干扰特性好。EFT可以达到±2KV以上;近距离、多角度手机干扰情况下,触摸响应灵
敏度及可靠性不受影响。

2.功能简介:
TI触摸输入对应SO灯光控制输出。共有四种功能可选,由OPT1和OPT2管脚上电前的输入状态来决定。具
体如下:
(1)OPT1=1,OPT2=1 对应:不带亮度记忆突明突暗的LED触摸无级调光功能
(2)OPT1=0,OPT2=1 对应:不带亮度记忆渐明渐暗的LED触摸无级调光功能
(3)OPT1=1,OPT2=0 对应:带亮度记忆渐明渐暗的LED触摸无级调光功能
(4)OPT1=0,OPT2=0 对应:LED三段触摸调光功能

不带亮度记忆突明突暗的LED触摸无级调光功能如下:
(1)初始上电时,灯为关灭状态。
(2)点击触摸(触摸持续时间小于550ms)时,可实现灯光的亮灭控制。一次点击触摸,灯亮;再一次
点击触摸,灯灭。如此循环。灯光点亮或关灭时,无亮度缓冲。且灯光点亮的初始亮度固定为全亮度的
50%。
(3)长按触摸(触摸持续时间大于550ms)时,可实现灯光无级亮度调节。一次长按触摸,灯光亮度逐
渐增加,松开时灯光亮度停在松开时刻对应的亮度,若长按时间超过3秒钟,则灯光亮度达到最大亮度后
不再变化;再一次长按触摸,灯光亮度逐渐降低,松开时灯光亮度停在松开时刻对应的亮度,若长按时
间超过3秒钟,则灯光亮度达到最小亮度后不再变化。如此循环。
(4)点击触摸和长按触摸可以在任何时候随意使用,相互之间功能不受干扰和限制。
(5)不带亮度记忆渐明渐暗的LED触摸无级调光功能是在不带亮度记忆突明突暗的LED触摸无级调光功能
的基础上,在点击触摸开灯和关灯时,通过使灯光由一个较低亮度缓慢平滑过渡到开灯初始亮度,在点
击触摸关灯时,使灯光由当前亮度缓慢平滑降低直至关灭,从而达到亮度缓慢变化的视觉缓冲效果,起
到保护眼睛和视力的效果。
(6)带亮度记忆渐明渐暗的LED触摸无级调光功能是在不带亮度记忆渐明渐暗的LED触摸无级调光功能的
基础上增加了亮度记忆功能。即在AC220V电源不断电的情况下,每次点击触摸关灯时的亮度会被记忆,
下次点击触摸开灯时会以此亮度作为初始亮度。在AC220V电源掉电的情况下,重新上电后的第一次点击
触摸开灯,初始亮度固定为全亮度的50%。

LED三段触摸调光功能:
(1)初始上电时,灯为关灭状态。
(2)每次点击触摸,灯光亮度按低亮度->中两度->高亮度->灭依次循环变化
